Инструкция по извлечению внутреннего отбойника в некоторых амортизаторах KONI для осуществления ругулирования жесткости.


Если амортизатор имеет специальную выемку на корпусе металлического пыльника (а так же обозначен специальным символом в каталоге — ), то перед регулированием жесткости необходимо извлечь внутренний отбойник.

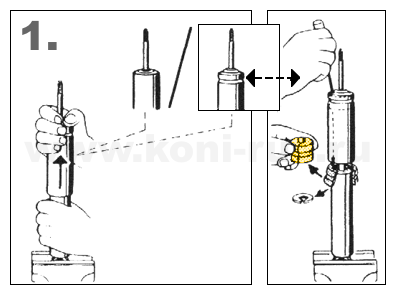

Полностью раскройте амортизатор и через специальные отверстия штырем выдавите отбойник.

Запомните положение отбойника относительно выемки на корпусе, что бы в дальнейшем установить его правильной стороной.

Снимите отбойник и пластиковую шайбу с помощью предусмотренных разрывов.

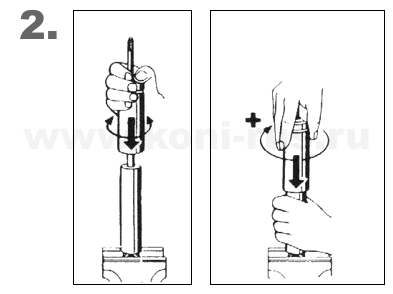

Полностью сожмите амортизатор. При вращении по часовой стрелке жесткость амортизатора увеличивается. Отрегулируйте амортизатор согласно инструкции на необходимую жесткость.

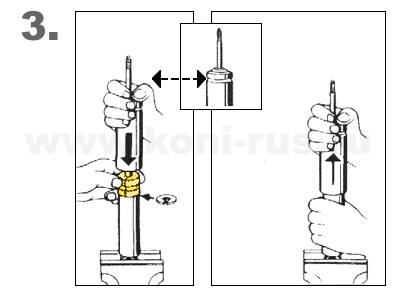

После регулирования установите отбойник и пластиковую шайбу, если она есть (шайба должна находиться под отбойником и свободно перемещаться по штоку) на амортизатор.

Обратите внимание, что выемка на отбойнике должна находиться на одном уровне от края отбойника и края пыльника амортизатора.

Сожмите полностью амортизатор, что бы отбойник зафиксировался в пыльнике (должны совпасть выемки отбойника и пыльника).
